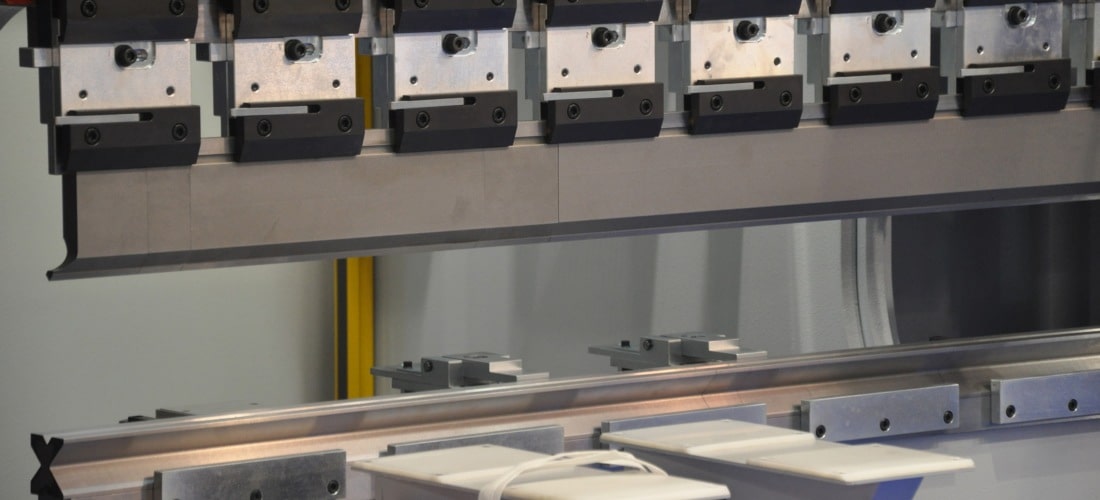

Cos'è la pressa piegatrice

La pressa piegatrice è la principale macchina industriale per eseguire le operazioni tecnologiche come la piegatura di lamiere. Oggi nell'industria della lamiera la pressa piegatrice stand-alone è l'unità generale per la piegatura dei prefabbricati (dopo il taglio laser o la punzonatura) per dare la forma al prodotto finale. Se parliamo della tipica officina della lamiera prima della pressa piegatrice ci sono le operazioni di taglio (taglio con macchina da taglio laser, waterjet o plasma o la punzonatura con la punzonatrice) e successivamente le operazioni di finalizzazione del prodotto finale come operazioni di saldatura, verniciatura e assemblaggio.
La pressa piegatrice è conosciuta nell'industria da più di 70 anni e la tecnologia di piegatura della pressa piegatrice in generale è la stessa con le nuove conquiste di precisione, qualità e controllo.

Nel mercato di solito la costruzione della pressa piegatrice è nota come struttura a C che potrebbe essere spiegata come segue: 2 piastre laterali della spalla con il tavolo (il termine "letto" come usato anche) tra di loro, la trave o la traversa come mobile unità per aggiungere la forza ed eseguire la piega, unità di potenza che ha il compito di avviare la forza, utensili per presse piegatrici installati in base all'attività di piegatura, registro posteriore per le operazioni di posizionamento dei pezzi e unità per il controllo dei movimenti e del posizionamento.
La funzionalità della pressa piegatrice è pari a quella della pressa ma la costruzione è realizzata per eseguire la deformazione della lamiera per lunghezze maggiori e fa si che il movimento forzato e controllato lavori sui lati della trave.

Wikipedia e altre fonti forniscono molte informazioni miste generali sulle presse piegatrici, ma vorremmo fare un articolo più teorico sui tipi in base al modo di lavorare e alle possibilità. Ad ogni modo la nostra classificazione non è ufficiale e potrebbe essere ampiamente utilizzata da diversi produttori per fornire le proprie specifiche.

In base al layout e alle dimensioni della pressa piegatrice, le presse piegatrici potrebbero essere:
Compatte (macchine piccole con lunghezza di piegatura fino a 1200–1500 mm) solitamente per minuteria, basso tonnellaggio e piccole dimensioni da installare in officina. Segnaliamo che macchine piccole (e in commercio sono disponibili costruzioni anche con lunghezza 300–500) potrebbero avere il movimento forzato non sui lati e direttamente al centro. La ridotta lunghezza di piegatura permette di non avere alcuna deflessione della trave sui lati.
Tipiche macchine standard da 1500 fino a 6000 mm con diverso tonnellaggio.
Macchine di grandi dimensioni solitamente con tonnellaggio elevato e applicazioni di grandi lunghezze da 6000 a 12 metri o più.

A seconda dell'unità di potenza per ottenere la forza e la potenza della trave di pressa piegatrice:
Movimentazione manuale (macchine da tavolo e console con le leve manuali per ottenere la forza)
Meccanico con il volano (costruzioni antiche e rare)
Pneumatica (anche costruzioni antiche e rare usate negli anni 70-80)
Idraulico (alimentato dai cilindri idraulici - il concetto generale di pressa piegatrice utilizzato oggi in tutto il mondo)
Servo-idraulico o ibrido (azionato da sistema idraulico e servoazionamento)
Elettrico (moderna tecnologia per ottenere la forza e i movimenti con il servoazionamento senza l'utilizzo dell'idraulica)
Inoltre è necessario dire che questa terminologia utilizzava per identificare solo l'unità di potenza per il movimento della forza e della trave ma non il movimento del registro posteriore che di solito è manuale o servoelettrico in tutti i modi.

Secondo la forza le presse piegatrici potrebbero essere:
Basso tonnellaggio (di solito fino a 30-40 tonnellate)
Medio tonnellaggio (50–120 tonnellate)
Elevato tonnellaggio (120–320 tonnellate o più)
Tonnellaggio pesante (oltre 320 ton fino a qualsiasi valore. Sul mercato ci sono forniture di macchine fino a 2200 ton in una o più macchine)

A seconda della corsa le presse piegatrici potrebbero essere:
Corsa verso l'alto (la corsa viene eseguita dalla trave sul lato superiore - il concetto standard per tutte le macchine principali nel mondo, il tavolo è fermo e non mobile)
Corsa verso il basso (il lato superiore non mobile della macchina e il tavolo si stanno spostando verso la trave superiore. Questa configurazione è molto rara, conosciamo solo un produttore di macchine di basso tonnellaggio attivo con questo concetto)

A seconda del sistema di bloccaggio, le presse piegatrici / il sistema di utensili per presse piegatrici potrebbero essere (questa classificazione significa che il sistema di bloccaggio è preinstallato in fabbrica e non può essere modificato facilmente dall'utente stesso):
Presse piegatrici con sistema Promecam - Euro (tutti i produttori dall'Europa, principalmente Asia, Nord e Sud America)
Presse piegatrici con sistema stile americano (il sistema principale per il Nord America)
Presse piegatrici con sistema simile Trumpf-WILA o LVD (con pulsanti di sicurezza o rapidi)
Presse piegatrici con vecchio sistema LVD; Beyeler-Bystronic , Colgar, EHT, Colly-Ajial, Durmazlar, macchine specifiche per paese ecc. (sistemi di bloccaggio specificati e utilizzati dai produttori specifici)

Secondo la costruzione le presse piegatrici potrebbero essere:
Macchina standard
Tandem (due macchine standard o fuori standard installate insieme alla sincronizzazione del movimento per ottenere la lunghezza totale di piegatura per 2 macchine)
Tridem (in tandem ma 3 macchine installate insieme)

Secondo l'apertura le presse piegatrici potrebbero essere:
Standard come apertura standard / luce diurna prevista per il produttore come costruzione standard
Apertura estesa per maggiore luce diurna e corsa estesa per applicazioni profonde

A seconda del controllo e delle possibilità le presse piegatrici potrebbero essere:
Completamente manuale con regolazioni a portata di mano o a volantino. La piegatura e il movimento solitamente eseguiti con leva manuale. Il registro posteriore è manuale o solo stopper, nessun movimento automatico
Semiautomatiche come macchine a controllo numerico o semplici controllori. Ad esempio il movimento dell'asse X potrebbe essere controllato sul display ma solo questo movimento, semplici regolazioni per la corsa della pressa piegatrice e infine solo l'avvicinamento del raggio e i movimenti di avvicinamento del registro posteriore per il controllo
Pressa piegatrice a controllo numerico con controllo numerico computerizzato installato e possibilità di interfacce per programmazione, memorie programmi, cicli vari, controllo di più di 2 assi e controllo di unità ausiliarie, possibilità di simulazione ecc.

Secondo l'automazione le presse piegatrici potrebbero essere:
Macchina stand-alone come una singola unità
Macchina standard con l'automazione parziale - ad esempio attrezzatura di seguifoglio per pezzi grandi o pesanti
Cella robotica che significa sostituire l'operatore con il robot per caricare e scaricare pezzi e spostarsi secondo il posizionamento necessario
Sistemi di automazione complessi con robot o altri dispositivi per eseguire non solo i movimenti del pezzo ma anche per cambiare la pressa piegatrice in modalità automatica se necessario e collegati a sistemi di magazzino utensili automatici nonché trasferimento automatico di pezzi ad altre macchine utensili (punzonatrice, taglio laser, pressatura, ecc.)
Sistemi automatici con sistemi di tipo gantry (lo stesso del robot ma l'altro concetto di automazione)

Secondo le norme di sicurezza le presse piegatrici possono essere:
Certificato CE con protezioni laser o fotoelettriche
Certificato CE a bassa velocità di lavoro senza i dispositivi di sicurezza aggiuntivi
Non certificato CE
